Általános tudnivalók
Olvassa el és őrizze meg a használati útmutatót!
A használati utasítás a STING 110A vászonkép feszítő géphez tartozik.Az
útmutató fontos tudnivalókat tartalmaz az eszköz biztonságos
használatáról. Ezért a gép használata előtt alaposan olvassa el a
használati útmutatót!
Figyeljen a biztonsági utasításokra, figyelmeztetésekre!
A használati útmutató utasításainak figyelmen kívül hagyása sérülésekhez
vezethet. A biztonsági utasításokat biztonságos helyen őrizze meg. A gép
minden használóját tájékoztatni kell ezekről az előírásokról és
figyelmeztetésekről.
Amennyiben a gépet a későbbiekben tovább értékesíti, feltétlenül
mellékelje hozzá ezt a használat útmutatót is!
Rendeltetésszerű használat
A gépet úgy tervezték, hogy vászonképek ékrámára történő feszítésre
alkalmas legyen a használati útmutató szerint. Nem megfelelő használata
baleseti veszélyhez vezethet.
A gyártó nem vállal semmilyen felelősséget a nem rendeltetés
szerinti használat miatt keletkező balesetekért, sérülésekért.
Jelmagyarázat: A használati útmutatóban különféle, figyelemfelhívó
jelzéseket, szimbólumokat talál. Ezek a jelölések a gépen is fel vannak
tüntetve és azt a célt szolgálják, hogy felhívják a figyelmét arra, hogy
nem előírás szerinti használat esetén sérülések érhetik a gépet kezelő
személyt!
Az itt látható jellel ellátott termékek megfelelnek az Európai Unió összes vonatkozó közösségi előírásának.
A gép működtetése során a kezelő elsősorban a tűzőgépnek köszönhetően folyamatos zajterhelésnek van kitéve, ezért a halláskárosodás megelőzése érdekében hallásvédő használata javasolt.
Viseljen szemvédő szemüveget az esetleges szemsérülések megelőzése érdekében a tűzőgép használata során.
Használati útmutató

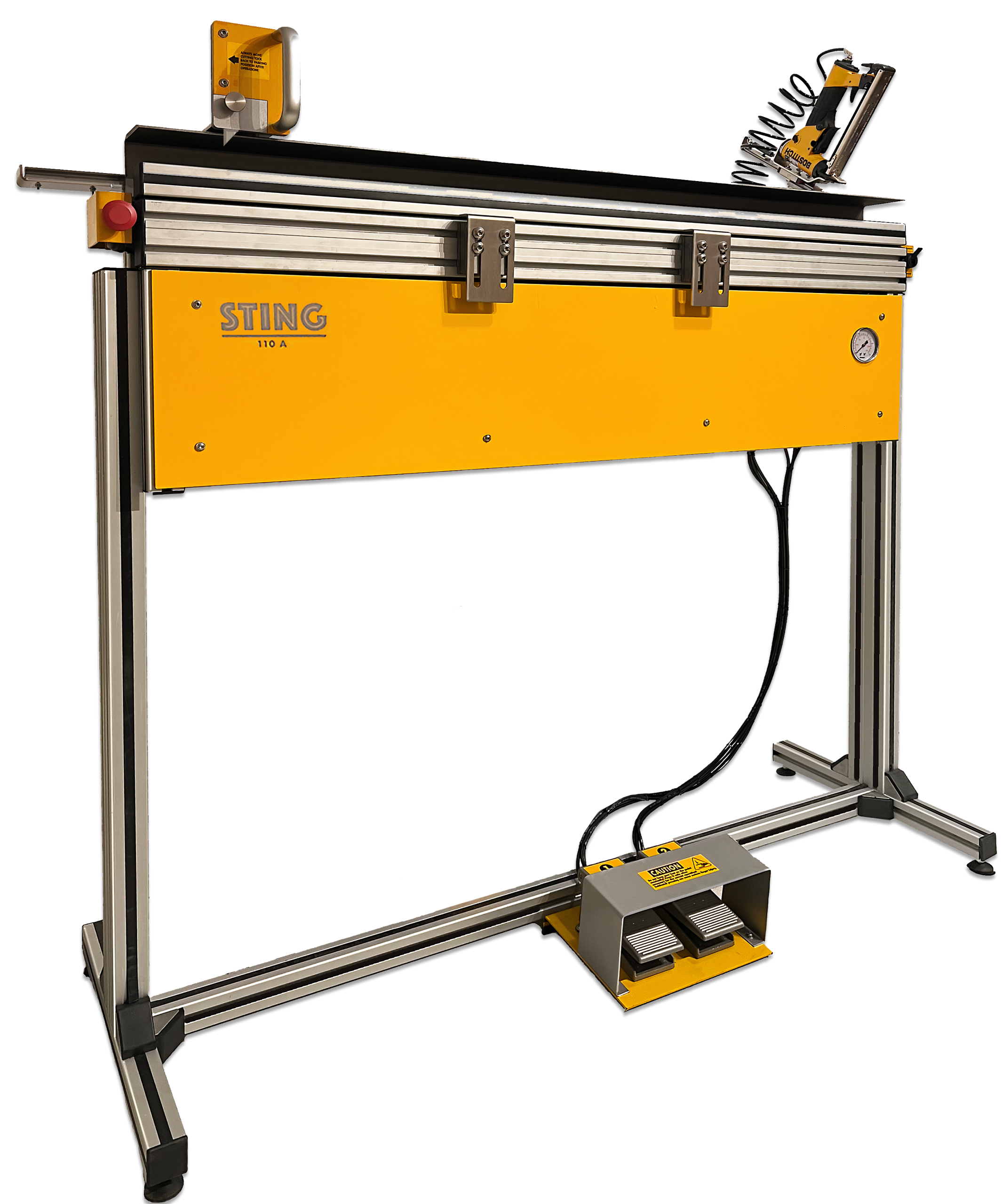

110 A
Vászonkép feszítő gép
Gyártja és forgalmazza: Interneon Kft
1182 Budapest, Üllői út 691.

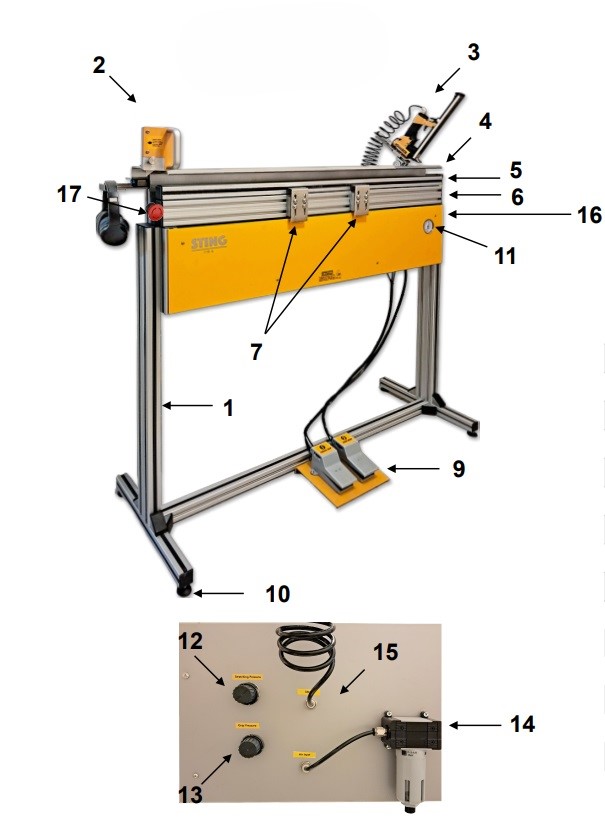

| 1 Vázszerkezet |
| 2 Vágószerszám |
| 3 Tűzőgép |
| 4 Felső ütköző |
| 5 Szorító rúd |
| 6 Feszítő |
| 7 Keret tartó bak |
| 8 Pedál 1. |
| 9 Pedál 2. |
| 10 Állítható láb |
| 11 Manométer |
| 12 Feszítő erő szabályozó |
| 13 Szorítási erő szabályozó |
| 14 Levegőszűrő |
| 15 Tűzőgép csatlakozó |
| 16 Nyomásváló kapcsoló |
| 17 Vészleállító gomb |
Technikai adatok:
| Nyomás érték | 5,5 – 6 Bar |
| Max műveleti szélesség | 110 cm |
| Súly | 72 kg |
| Zajszint terhelés alatt | 65 dB |
Méretek:
| Szélesség | 150 cm |
| Magasság | 120 cm |
| Mélység | 46 cm |
Felépítmények:
Bostitch kapcsozó
| Működési nyomás érték | 4,9 – 8,4 Bar |
| Kapocs tár befogadó képesség | 150 db |
| Zajszint terhelés alatt | 64,4 dB |
| Levegő fogyasztás | 0,17 L/ belövés |
| Javasolt tűzőkapocs: | Bostitch 1801001Z |
Vágószerszám
| Kézi vezérlés lineáris sínen |
| Mágneses késtartó szorítócsavarral |
| Javasolt penge: Stanley Fatmax trapéz |
HASZNÁLATI ÚTMUTATÓ
1. Helyezzen a feszítő bakokra egy az Ön által általában használt
ékráma feszítő lécet. Állítsa be a bakok magasságát úgy, hogy a
feszítő léc felső széle 10 – 12 mm magasabban legyen, mint a gép
felső ütközőjének teteje, majd rögzítse a bakokat (7) a csavarokkal
2. Helyezze a nyomásváltó kapcsolót (16) felső állásba, (amellyel a
vászon szorítás mértékét tudja szabályozni) és a hozzátartozó
nyomásszabályozó (13) segítségével állítsa be a bejövő levegő
nyomását 5,5 bar értékre. Ezen a nyomásértéken biztos szorítás
érhető el a befogott vászonszéleken
3. Helyezze a nyomásváltó kapcsolót (16) alsó állásba, (amellyel a
feszítés mértékét tudja szabályozni) és állítsa be a nyomás értéket
5 bar értékre a hozzá tartozó nyomásszabályozó (12) segítségével
Miért van szükség a két különböző nyomás értékű feszítési erőre?
A gépi feszítési művelet megkezdésekor a feszítendő kép egyik széle már
manuálisan előre rögzített állapotban van.Így magasabb nyomás értékkel
feszíthető a vászon, mivel megfelelő ellentartással rendelkezik. Tehát ekkor a
nyomásváltó kapcsoló a felső állásban van.
A következő feszítési lépésben a vászon befogásakor is a felső állást
használjuk, azonban feszítéshez átkapcsolunk az alsó, kisebb nyomású
állásba, mivel a kép szemben lévő oldala nincs rögzítve, így túlzott feszítési
erő alkalmazása esetén a kép torzulhat.
Az utolsó feszítési művelet során ismét a felső kapcsoló állást alkalmazzuk,
mivel ekkorra már az ezzel szemben lévő oldalon is rögzítve van a vászon.
4. Állítsa a csúsztatható feszítő bakokat a középponthoz mérve
szimmetrikusan, a keret belső méretétől függően lehetőleg a keret
belső szélei felé, majd az összeállított ékráma keretet helyezze a
bakokra úgy, hogy a vászonnak a már egy oldalon rögzített
vége alulra essen
5. Helyezze be a vászon felső szélét a szorító és a felső ütköző
közötti nyílásba és nyomja meg az 1. sz pedált.
6. Nyomja meg a 2 sz. pedált, amellyel a vászon feszítése
érhető el. Hagyja, hogy a keret alsó része elemelkedjen a
függőleges síkból kb 6-8 cm-re.
7. Kényszerítse az felemelkedett alsó keretrészt függőleges
állásba.

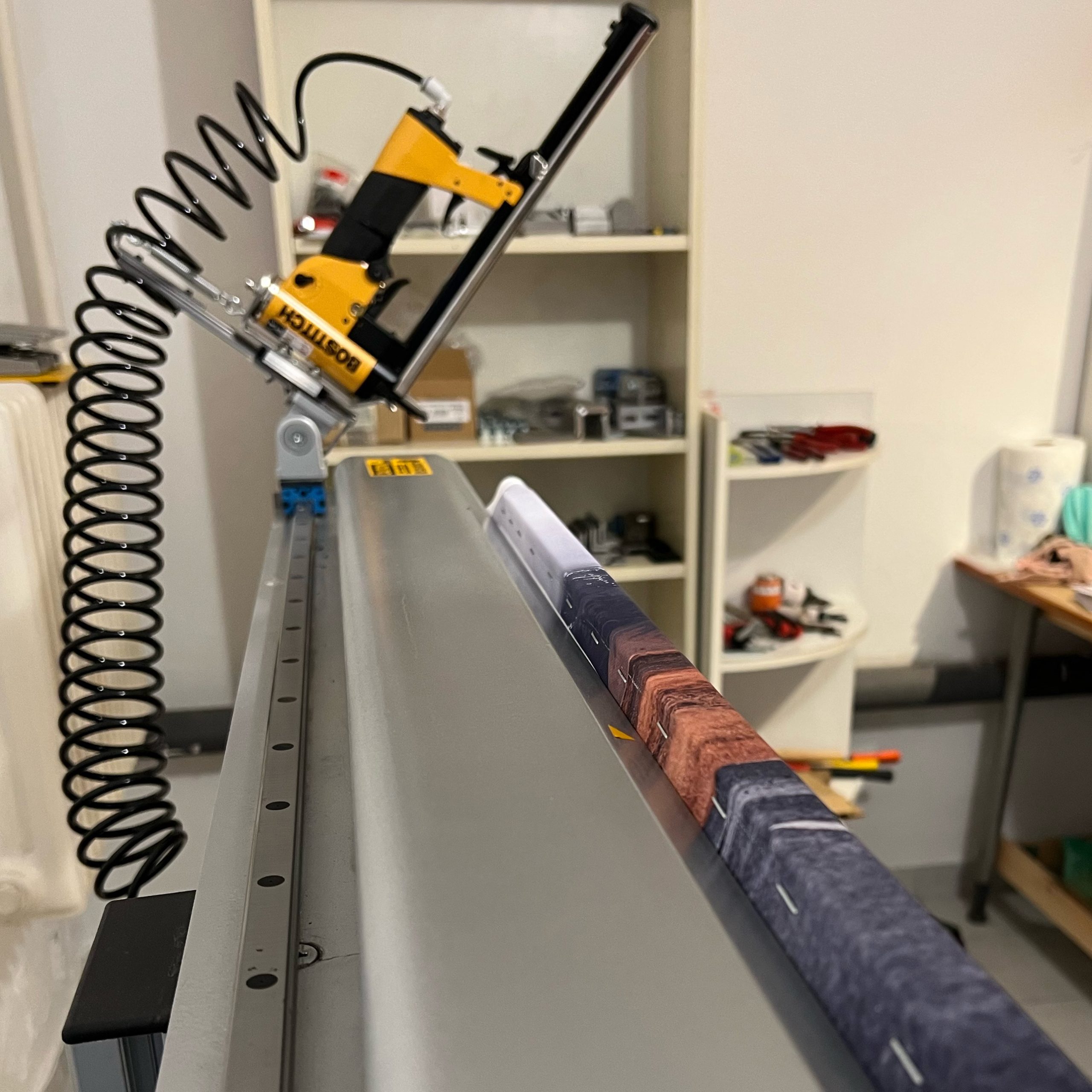

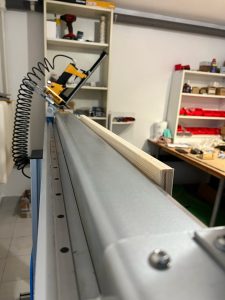

8. Húzza a tűzőgépet a jobboldali parkoló állásból a vászon
széléhez és tűzze végig az egész felületet. Majd húzza vissza
a tűzőgépet az eredeti, parkoló állásba!
9. Nyomja meg a 2 sz. pedált, ezáltal megszűnik a feszítés
funkció. (Fontos: Ne nyomja meg az 1 sz. pedált, hogy a vászon
szorítása megmaradjon a vágás idejére).
10. A baloldali parkoló állásból húzza végig a vágófejet és
vágja le a vászon felesleges szélét, majd húzza vissza a
vágófejet az eredeti helyére.
11. Végül nyomja meg az 1 sz. pedált és vegye ki a gépből a
kész képet és a levágott vászondarabot.
A fenti műveletsor megtekinthető a https://interneon.hu/
vaszonkep-feszito-gep/ oldalon található videón is!

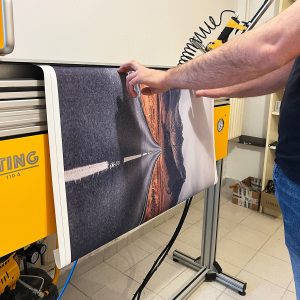

A feszítendő vászonkép első oldalának
rögzítése:
Helyezzük a kinyomtatott képet az asztalra
(nyomtatott fele lefelé) és a vágójelek
segítségével a rá helyezett ékráma
keretet igazítsuk a kívánt pozícióba. Ha a
feszítendő vászonkép nem négyzet alakú,
akkor válasszuk rögzítésre valamelyik
hosszabb oldali részt! Hajtsuk vissza a
keretre a vászon szélét és rögzítsük
tűzőgéppel. Fontos a pontos pozícionálás,
mert az befolyásolja a kép végső,
szimmetrikus elhelyezkedését.
A rögzítéshez rendelhető egy Starter nevű segédeszköz is (opcionális),melynek segítségével gyorsabbá, pontosabbá és egyszerűbbé tehető ez a művelet!

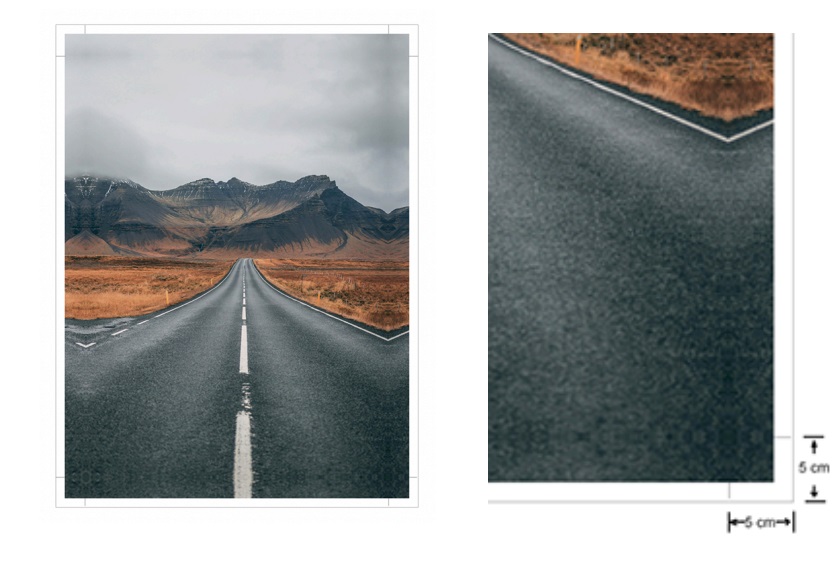

Képek előkészítése, nyomtatása feszítéshez.
Az ékrámára feszítendő képet úgy kell kinyomtatni, hogy az pontosan
illeszthető legyen a keretre és a kifutó résznek megfelelő szélessége legyen ahhoz, hogy a feszítőgép biztonságosan megfoghassa és szoríthassa.
A gép működtetése során felmerülő
baleseti kockázatok
A gép úgy lett megtervezve, hogy rendeltetés szerinti használata
esetén semmiféle baleseti kockázat ne fenyegesse a
felhasználót.A gépen történő munkavégzés során a kezelő
zajhatásnak van kitéve, elsősorban az arra szerelt kapcsozó
gépnek köszönhetően. Folyamatos használat esetén ez a
zajhatás akár hallás károsodást is okozhat. Ezért fontos
hallásvédő eszköz használata munkavégzés közben. Ilyen
eszközök kaphatók kereskedelmi forgalomban is, de a gyártó
cég is mellékel fülvédőt a géphez. Az általunk biztosított
fülhallgató a természetes hangszigetelő hatása mellett a külső
zajokat a beépített elektronikus zajcsökkentő segítségével
minimálisra csökkenti. Bluetooth kapcsolat révén telefonnal
összeköthető és a beépített mikrofonok segítségével a gép
kezelője képes kommunikációt fenntartani munkavégzés közben
is.
Bár a valószínűsége rendkívül alacsony, de a kapcsozó gép
nem megfelelő használata esetén az abból kilőtt kapcsok
sérülést okozhatnak, így azt megfelelő körültekintéssel kell
kezelni. Az esetleges szemsérülések elkerülése érdekében
munkavégzés közben viseljen szemvédő szemüveget! Ezért
minden általunk eladott géphez mellékelünk egy állítható szárú
szemvédő szemüveget is.
Fenti védőeszközök használatára az alábbi figyelmeztető
feliratos címkét helyezünk el minden gépen:
A feszítés megkezdésekor helyezze be a vászonnyomat felső szélét a
szorító és a felső ütköző közötti nyílásba. A művelet végrehajtásához
nincs szükség arra, hogy az ujjakat bedugjuk a nyílásba (lsd.: video).
Egyébként biztonsági okokból a szorító rúd felfelé történő mozgatása
lassítva van az ujj becsípődés elkerülhetősége miatt.

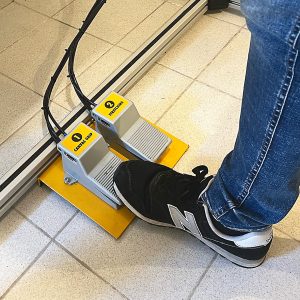

Az 1 sz. lábpedál véletlen megnyomása működésbe hozhatja a
szorító funkciót. A szorító rúd felfelé mozog és ha a kezelő ujja
véletlenül a nyílásban van, azt beszoríthatja és ujjsérülést okozhat.
Ezt megelőzendő soha ne tartsa folyamatosan a lábát a pedálon, vagy
afelett. Kizárólag akkor lépjen rá, ha tudatosan működtetni akarja a
vászon szorítási funkciót!
Ezért az alábbi figyelmeztető feliratos címkét helyezünk el minden
gépen:
Karbantartás és tisztítás
A gép nem igényel különösebb karbantartást, kivéve a kötőelemek
(csavarok) időnkénti ellenőrzését. Bár a csavarok rögzítésénél olyan
segédanyagokat használunk a gyártás során, amelyek jelentősen
csökkentik a kötés lazulásának lehetőségét, hosszabb folyamatos
használat esetén előfordulhat, hogy utánhúzás válik szükségessé.
Használja ehhez a mellékelt kulcskészletet!
Tisztításhoz használjon száraz, puha törlőanyagot, semmi esetre se
használjon benzint, oldószereket vagy tisztítószereket!

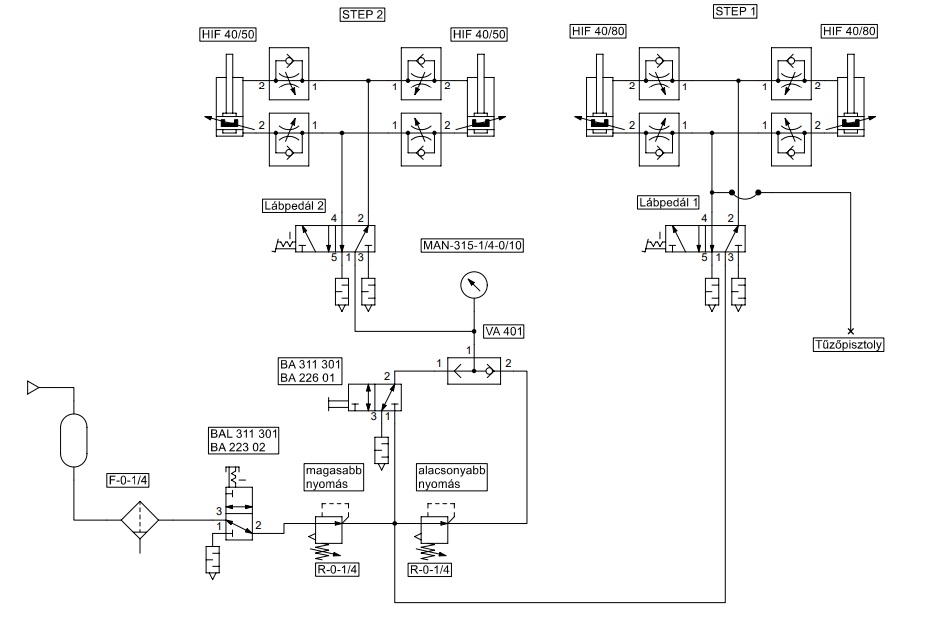

Kapcsolási rajz (pneumatika):
